同步齿形带的工作面及带轮的轮缘表面均做成相应的齿形，且带与其啮合的带传动。一般采用细钢丝绳作强力层，外面包覆聚氨酯或氯丁橡胶。强力层的中线被定为带的节线，节线周长为公称长度。

宽度系列，mm	8、10、12、16、20、25、32、40、50、60、80、100、120
齿数系列	32、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、140、160、180、200
模数m系列， mm	1.5	2	2.5	3	4	5	7	10
宽度b	8～32	10～50	12～60		16～80	20～80	25～100	40～120
齿数Z	32～200		35～200		40～200		45～200	50～200
标记示例	模数m=4mm、宽度b=60mm、齿数Z=100的聚氨酯同步带： 聚氮酯同步带4×60×100

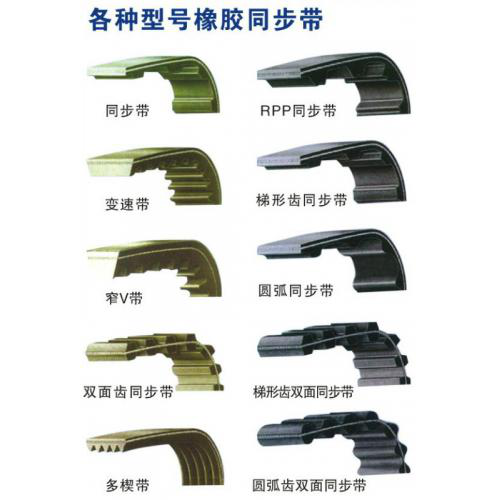

同步带的分类



同步齿形带的失效形式

    ①带体疲劳断裂；

    ②带齿剪断和压溃；

    ③带侧、带齿磨损、包布剥离；

    ④承载层伸长、节距增大、形成齿的干涉、爬齿；

    ⑤冲击、过载使带体断裂；

    ⑥带背面裂纹或带变软；

    ⑦运行噪音过大。
